DEPA板式热交换器
.jpg)
DEPA板式交换器简介

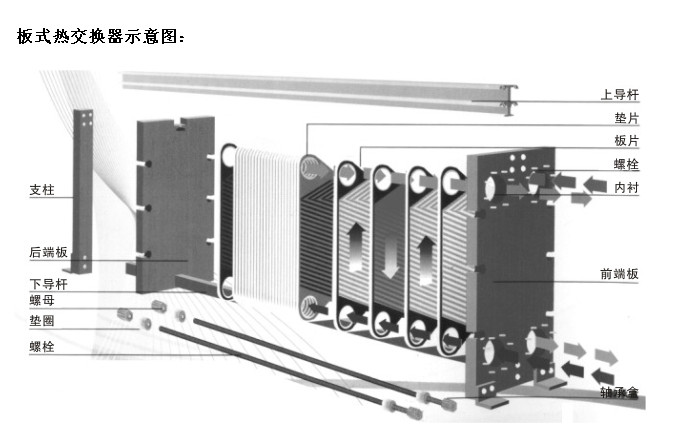

板式热交换器是由波纹金属板按一定间隔，四周通过密封垫片，并用框架和螺栓重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热体分开，在其每块板片两侧流道流动，通过板片进行热交换。一般情况下，两种介质在通道内逆流，热介质将热能传递给板片，板片又将热能传递给另一侧的冷介质，从而达到热介质温度降低被冷却，冷介质温度升高达到加热的目的。
板式换热器制作材料
|
类型 |
机架组合件 |
连接管（口） |
换热管片 |
密封胶垫 |
|
普通型 |
碳钢喷漆 |
NBR胶套 |
304，304L |
丁腈橡胶NSR |
|
特制型 |
不锈钢 |
板式换热器安装尺寸
|
型号 |
BR004 |
BR006 |
BR02 |
BR04 |
BR05 |
BR07A |
BR07 |
|
|
单片换热面积（m²） |
0.04 |
0.065 |
0.2 |
0.38 |
0.45 |
0.5 |
0.65 |
|
|
b |
73 |
100 |
140 |
203 |
222 |
299 |
299 |
|
|
B |
190 |
240 |
330 |
435 |
485 |
620 |
620 |
|
|
e |
/ |
/ |
140 |
140 |
140 |
230 |
230 |
|
|
f |
/ |
/ |
220 |
315 |
364 |
400 |
400 |
|
|
H1 |
41 |
50 |
180 |
211 |
243 |
243 |
243 |
|
|
H2 |
338 |
420 |
886 |
1075 |
1235 |
996 |
1294 |
|
|
H |
440 |
530 |
1180 |
1410 |
1630 |
1425 |
1720 |
|
|
Φ |
32 |
38 |
58 |
75 |
97 |
140 |
140 |
|
|
L |
MIN |
50 |
61 |
522 |
690 |
770 |
1135 |
1135 |
|
MAX |
298 |
310 |
1400 |
1730 |
1850 |
1820 |
2060 |
|
|
标准接口法兰 |
DN250 |
DN40 |
NN50 |
DN80 |
DN100 |
DN150 |
DN150 |
|
|
设备重量 |
MIN |
15 |
35 |
220 |
520 |
940 |
995 |
1150 |
|
MAX |
50 |
60 |
395 |
900 |
1750 |
2100 |
2350 |
|
